Freitag, 22. Februar 2019

Kurzschluss Junkies [0x06]: Gemischte Tüte


Feedback zur letzten Folge war positiv. Ob wir YouTube Videos machen, werden wir sehen. Firma in der wir arbeiten ist unbekannt. Ob wir die irgendwann erwähnen werden wir sehen.
3000+ Downloads in diesem Jahr.

Podcast wird auf jeden Fall fortgeführt. Wir machen weiter.

Allgemeines:

RIGOL1054Z das kleine Osziwunder für <400€ mit Sofwareencoder, FFT und das Beste ist es kann ein eigenes Augendiagramm erstellen. Hat 1G/Sample und 50MHz Bandbreite. Top Hobby-Oszi.

Aus Fehlern lernen:

DRC ist immer von Vorteil und sollte man nicht vergessen.
Zuken ist nicht das beste Tool wenn es darum geht Busse von Subsheet zu Subsheet zu führen. Daher der "gesunde" Blauton im Bild (Videosignal) auf einer seiner Baugruppen. Wir nutzen das etwas ältere CR5000 mittlerweile gibt es CR8000.

Layoutsoftware:

KiCad, Zuken, Pulsonix und Altium mal kurz erwähnt.
KiCad ist ein kostenloses Layouttool was durchaus mit den professionellen Tool mithalten kann.
Zuken ist zumindes bei uns etwas buggy aber durchaus nutzbar für Großprojekte.
Pulsonix ist das modernere Zuken welches auch etwas günstiger ist.
Altium ist ein Tool welches etwas besser sein soll jedoch auch teuerer, aber vom Hörensagen ein sehr gutes Programm ist.

Basti hat für KiCad einen Bugfix bereit gestellt für einen Haken und Stacked-Vias in seine Version implementiert.

Projekt Genesis:

Das Alexagame für zwischendurch. Wer wollte schon immer mal ein KI sein und über die Zukunft der Menschheit entscheiden? ;)

Der Minidrucker:

Beim Minidrucker geht der Stepperdriver von ST zumindest wenn das Board extern ist. Um das Mini-Drucker-Mainboard richtig bestücken zu können brauchen wir einen Fineplacer. Der Bausatzlink folgt. Bei motedis kann man günstig mechanische Teile kaufen.

PC Hardware:

Ein paar Geheimtipps für PC Hardware. Netzteil aus dem T7500 (1KW für unter 60€)
Aktuelle Preis/Leistungssieger ist die RX580.

Schmartwatch:

Neue Schmartwatchversion ist öffentlich zum Review, da das Board für Prototypen sehr teuer ist.

Chip(s) der Woche:

Microchips MCP6411. Ein Sehr günstiger OPAMP für ca. 25ct.
Analogs AD8515. Auch nicht schlecht für grad mal 5ct mehr.




Mittwoch, 20. Februar 2019

Schmartwatch [12]: Finales Layout Review


Es ist so weit, ich habe mein Layout in ein Stadium gebracht, dass so weit komplett ist. Jetzt steht die Entscheidung im Raum: Bestellen, oder sind noch Verbesserungen möglich? Daher habe ich das Design der Öffentlichkeit zur Verfügung gestellt und möchte, dass so viele Augen wie möglich auf das Design schauen und Fehler finden, die ich nicht finden konnte.

 Ich habe schon einige Rückmeldungen bekommen und einige Änderungen eingepflegt. Wie die GitHub Historie zeigt, sind zum aktuellen Zeitpunkt 6 Änderungen eingeflossen. Jeder, der seine Meinung einbringen möchte ist eingeladen das zu tun. Schließlich kostet der nächste Produktionsschritt erheblich mehr Geld als die Leiterplatte aus FR4 zu bestellen und dann selbst die Bauteile aufzulöten.
Ich erwarte Herstellungskosten von ca 120€ pro Baugruppe, da ich lediglich 10 Stück bestellen werde. Das ist dann die Uhr inklusive Display. Für Fans einer ziemlich nerdigen Armbanduhr, die garantiert nicht wasserdicht ist, kann ich einen der Prototypen für 150€ anbieten. Wenn die Anzahl der bestellten Prototypen groß genug ist, wird der Preis sicher sinken.
Dazu werde ich allerdings eine eigene Seite im Blog einrichten, wenn es so weit ist die Bestellung aufzugeben. Zeitgleich mit der Bestellung soll auch die Firmware für die Uhr öffentlich verfügbar sein. Zur zeit liegt sie noch in einem privaten Repository und wartet auf ein klein wenig Politur und Dokumentation. So fehlt zum Beispiel noch einiges beim BLE Teil der Software, oder beim Powermanagement. Ich habe zwar schon ein paar Dinge mehr implementiert, als im letzten Artikel zu dem Thema stand, aber es ist noch nicht perfekt. Ebenso wie die Ansteuerung des Displays zur Zeit noch keine eigene LUT Muster kann, sondern nur den 12 Sekunden langen Updatezyklus, der im OTP Speicher der Uhr liegt. Auf jedem Fall könnt ihr in der nächsten Zeit mit einer Reihe neuer Artikel zum Schmartwatch Projekt rechnen.
Für den einfachen Zugriff auf den Schaltplan findet ihr hier die aktuelle Version. Ich habe für das Layout noch keine Gerber-Daten erzeugt, aber als PDF findet ihr die einzelnen Lagen der initialen Version hier.

Das GitHub Projekt findet ihr hier:

Über Kommentare und Verbesserungsvorschläge, sowie über Fragen freue ich mich natürlich.

Montag, 7. Januar 2019

PCBWay Board Quality - Leiterplatte für das Differenzielle I2C Interface

Ich habe vor einigen Tagen einen Gutschein von PCBWay bekommen. Im Gegenzug dazu veröffentliche ich auf meiner Webseite eine Rezension. Dieser Artikel ist die Rezension zu den kostenlos erhaltenen Leiterplatten. Zuerst die fertig bestückte Leiterplatte bereits auf dem RaspberryPi montiert. Wenn ihr euch über den Link anmeldet und eine Bestellung aufgebt, bekomme ich einen kleinen Bonus für weitere Platinen.
Die Leiterplatte kam in einem Fedex Paket. Als Express. Innerhalb von 5 Tagen nach Bestellung. Unglaublich schneller Service auf Seiten von PCBWay. Deutsche Leiterplatten Hersteller haben ähnliche oder längere Lieferzeit bei weit höheren Kosten.
Im Paket waren Aufkleber, ein Weihnachtsgeschenk und die Leiterplatten. Das Weihnachtsgeschenk ist ein PCB Weihnachtsmann, der über Batterie betrieben leuchtet. Die Leiterplatten sind wie üblich eingeschweißt um sie vor Korrosion und Schmutz zu schützen.

Ausgepackt zeigt sich die hervorragende Qualität der Boards. Bei der ersten Inspektion lassen sich keine Fehler erkennen. Sowohl auf der Vorder- als auch auf der Rückseite. Auch die Abmessungen der Leiterplatte ist genau getroffen, so weit ich das mit dem Messschieber nachmessen kann. Die Bilder unten zeigen die Leiterplatte von beiden Seiten. Die Fräskontur ist wie in den Gerberdaten angegeben ausgeführt. Die Kerbe an der linken Seite, sowie der Schlitz sind wie gewünscht ausgeführt.

Ich habe neben den Bildern noch Aufnahmen mit dem Mikroskop gemacht. Dabei zeigen sich weitere Qualitätsmerkmale der Leiterplatten.
Das oben gezeigte Bild ist mit einem USB Mikrokop aufgenommen und zeigt 0,25mm breite Leiterbahnen und Vias mit 0,4mm Loch und 0,4mm Restring. Sehr gut ist zu erkennen, dass die Löcher der Vias sehr genau in der Mitte des Rings liegt. Das ist ein Zeichen für hohe Genauigkeit beim Referenzieren der Panels bei der Fertigung. Rechts neben dem Bild sind die originalen CAD-Daten des fotografierten Ausschnitts. Gut zu sehen ist auch, wie genau der Siebdruck zu den Kupferstrukturen ausgerichtet ist.
Dieser kleine Siebdruck zeigt, wie filigran PCBWay in der Lage ist Siebdruck auf die Platine zu bringen. Für Prototypen wird meistens kein Sieb hergestellt sondern mit einem Rasterverfahren gearbeitet. Dabei geht ein Druckkopf, ähnlich wie beim Tintenstrahldrucker, Zeile für Zeile die Platine entlang und positioniert tröpfchenweise Tinte, die Später entweder getrocknet, oder über UV-Licht ausgehärtet wird.
Zum Schluss noch einige Nahaufnahmen der Lötstellen. Rechts vor und links nach dem Löten sehen die Strukturen sehr gut aus. Auch mit dem Lötkolben war es sehr angenehm zu arbeiten. Die Pads sind gut verzinnt (HASL) und nehmen Lötzinn (bleihaltig und bleifrei) sehr gut an.
PCBWay ist also ein Leiterplattenhersteller, den ich sehr empfehlen kann. Ich habe auch schon bestückte Leiterplatten bestellt. Die waren von der Qualität auch sehr zufrieden stellend.

Hier noch ein Video von der Leiterplatte im Ofen


Montag, 24. Dezember 2018

Knöpfchenspiel 1 - Systemübersicht

Heute beschreibe ich das Knöpfchenspiel. Wie bereits im Podcast erzählt, ist das primäre Ziel das Spiel bis April fertig zu bekommen. Daher gibt es bereits einige fertige Komponenten.

Das originale Knöpfchenspiel steht meistens in Spielhallen und kann dort gegen Geldeinwurf gespielt werden. Dazu müssen die leuchtenden Knöpfe gedrückt werden. Jeder Knopfdruck gibt einen Punkt. Wenn ein nicht leuchtender Knopf gedrückt wird, wird ein Punkt abgezogen. Das sieht dann so aus:


Das von mir geplante System ist ähnlich aufgebaut. Nur dass die Spieler nicht gegenüber, sondern nebeneinander spielen und dass die Punkteanzahl an einem großen Fernseher dargestellt wird und nicht auf einer 7-Segementanzeige. Dazu wird das System in mehrere Submodule aufgeteilt.
  • System-Controller (Raspberry-Pi)
  • Bus-Interface (Differenzieller I²C Bus Treiber)
  • Knöpfchen-Controller (STM32F030)
  • Knöpfchen
  • LED-Band-Controller
  • Power Supply

System-Controller

Der Raspberry Pi übernimmt die Steuerung des Spiels und die Anzeige der Punkte am Bildschirm. Dazu wird das HDMI Interface in maximaler Auflösung (1920x1080) betrieben. Weiterhin hängt am Pi noch eine Webcam (USB) mit der die Spieler für die High-score Liste fotografiert werden.
Auf dem Raspberry steckt die DIIC Baugruppe. Das Bus-Interface Board
Bus-Interface

Bus-Interface

Um einen stabilen I2C Bus über alle Baugruppen zu bekommen, habe ich mich für einen Differenziellen Bustreiber entschieden. Dieser ist in der Lage die Eindraht-Signale der I2C Strecke auf zwei differenzielle Signale aufzuteilen. Diese sind wesentlich unempfindlicher gegenüber elektromagnetischer Störung. Das Bus-Interface Board besitzt die nötigen Stecker für den Knöpfchenspiel Bus, ein RJ45 Stecker, der über normale LAN-Kabel miteinander verbunden werden kann.

Knöpfchen

Das Knöpfchen ist ein 60mm durchmessender Plastik Druckknopf (Schließer), der von hinten beleuchtbar ist. Die Beleuchtung wird von einer weißen LED übernommen.

Knöpfchen Controller

Die 16 Knöpfchen sind an dem Knöpfchen-Controller angeschlossen. Der Controller ließt den Schaltzustand der Knöpfchen ein und vergleicht ihn mit den Lampen. Wenn die Lampe an war, wird der Punktestand um eins erhöht, wenn die Lampe aus war, wird der Punktestand reduziert, bis er bei 0 angekommen ist.
Auf dem Knöpfchen-Controller Board ist ein DC/DC Wandler, der die 12V Bus-Spannung auf 5V herab setzt. Die 5V werden dann mit einem linear Regler auf 3,3V für den Controller heruntergesetzt. Die Knöpfchen und Lampen in den Knöpfchen können mit 12V, 5V, oder 3,3V versorgt werden.
Der Controller besitzt ein I2C Slave-Interface, dass die Spielinformationen an den Spiel-Controller übertragen kann.

LED-Band-Controller

Um das Spiel von Außen attraktiver zu gestalten, habe ich vor eine LED-Leiste an der Kante anzubringen, ähnlich wie bei der oben gezeigten Variante. Dafür habe ich WS2812 LEDs als Leitungsband vorgesehen. Gesteuert werden die LEDs von einem eigenen Controller. Wahrscheinlich der Arduino Nano, den ich schon für die Bühnenkulisse verwendet habe. Den kann man über die USB -> UART Brücke auf dem Arduino vom Raspberry Pi ansprechen.
Für das System werden zwei AC/DC Netzteile eingesetzt. Ein 5V und ein 12V Netzteil. Das 5V Netzteil ist für die Versorgung des Raspberry Pis und LED-Band vorgesehen. Das 12V Netzteil übernimmt die Versorgung des Bus-Systems, Knöpfchen-Controller Boards und der Knöpfchen. Beide werden über den gleichen Kaltgeräte-Stecker angeschlossen und abgesichert.

Sonntag, 18. November 2018

Schmartwatch [11]: Neue Hardware

Die erste Version der Hardware hatte einige kleine Bugs. Darunter war ein Fehler in der Booster Schaltung für VCOM des E-paper Displays, Kondensatoren, die nicht spannungsfest genug waren und kein Piezo Piepser. Alles das ist in der zweiten Version der Hardware vorhanden. Mit der Bestellung habe ich eine ganze Weile gewartet, da ich erst alle Teile der Hardware, die bereits vorhanden ist und funktioniert testen wollte. Das ist jetzt geschehen und die zweite Version kann hergestellt werden.

Die alte Version der Hardware hat einige Pinbelegungen anders als die Neuere. Daher ist die Software bereits dafür ausgelegt, die richtige Header Datei einzubinden, wenn für die eine oder andere Hardware kompiliert wird.

Hier eine Übersicht der aktuellen Funktionen.
Links oben befindet sich der Piezo Buzzer. Um dafür Platz zu machen, ist der Bewegungssensor U4 und der Mikrocontroller U3 weiter nach rechts gewandert. Die RTC, die unabhängig vom Controller läuft, ist ein wenig weiter nach unten gewandert und sitzt jetzt rechts oberhalb der Batteriehalterung. Unterhalb der Batterie befindet sich der Teil der E-paper Ansteuerung. Im Gegensatz zur Version 1 ist hier die Schaltung mit 0603 Bauelementen ausgelegt. Daher können Kondensatoren mit höheren Spannungsfestigkeiten eingesetzt werden. Ein zusätzliches Feature ist die Beleuchtung des Displays. Dafür ist ein weiterer Flat-Flex-Stecker vorgesehen: J4.

Das PCB, das ich bestellt habe wird aus 0,4 mm dickem FR4 hergestellt und kommt damit der Dicker eines Flex-Boards mit Stiffner nahe. Eventuell ist sie auch flexibel genug um für das Handgelenk gebogen zu werden. Der Stecker sollte zwar mit einem 0,3 mm dicken Flex-Board verwendet werden, aber vielleicht passt das 0,4 mm dicke ja trotzdem.

Auch hier ist die Wahl wieder auf FR4 als Boardmaterial gefallen, da die Flex Boards alle viel teurer sind. Wenn mehr als 5-10 PCBs bestellt werden können, weil ich mir sicher bin, dass es das endgültige Design ist, dann ist Flex wieder nicht zu teuer. Bis dahin wird FR4 genügen müssen.

Einer der nächsten Schritte wird es sein, die Hardware und die Software für die Veröffentlichung vorzubereiten. Im Moment schließe ich die BOM ab, sodass eine Liste aller benötigten Bauelemente zur Verfügung steht. Weiterhin kommt dann noch ein neueres 3D Modell zum Einsatz. Auch hier sind einige Design Änderungen eingeflossen, die in der ersten Version noch nicht beachtet wurden. Dazu aber später mehr.

Samstag, 13. Oktober 2018

Schmartwatch [10]: Energieverbrauch Ergebnis

Hier ist das Ergebnis des Batterie Tests. Wie anhand der Oszilloskop-Bilder zu sehn war, ist die Batterie kontinuierlich beansprucht worden. Das hat sie nicht lange mit sich machen lassen und so stand heute, als ich aus dem Urlaub zurück gekommen bind, folgendes Ergebnis fest:
Die Uhr lief genau bis zum 29.09. 02:29 Uhr. Das ist nicht besonders lange. Gerade einmal 6,5 Stunden.

Das Ergebnis zeigt, dass es noch zu viele aktive Stromverbraucher gibt. Der nächste Schritt wird sein, diese zu finden und zu beseitigen.

Freitag, 28. September 2018

Schmartwatch [09]: Energieverbrauch

Ich habe jetzt Urlaub und was bietet sich da besser an, als ein Laufzeit Experiment. Die Uhr ist mit der aktuellen Software ausgestattet, das Softdevice ist initialisiert, aber nicht aktiv. Ich habe eine neue Batterie eingelegt und lasse die Uhr jetzt einfach liegen. Dank des E-Ink Displays kann man genau sehen, wie lange die Uhr lief, bevor kein Update mehr kam. Das Foto zeigt die Uhr kurz nach dem Start beim Updaten der Minute.

Testbedingungen

Test startete am  28.09.2018 19:56
Git Revision 0c692ed

Hardware:

  • FR4 Prototyp mit Display Adapter Platine
  • J-Link Adapter mit Diode
  • CR2032 Lithium Knopfzelle von EDEKA zuhause MHD: 12-2022


Zum Schluss noch einige Messungen während die Uhr läuft:
Zustand der Spule am Schaltpunkt des DCDC-Konverters während des Ruhe Betriebs.
Dieser Spannungsverlauf hat eine Einschaltdauer von 15%.
Zustand der Spule am Schaltpunkt des DCDC-Konverters während einer Aktualisierung.
Spannung an der Batterie während des Ruhe Betriebs.Spannung an der Batterie während einer Display Aktualisierung.

Donnerstag, 27. September 2018

Schmartwatch [08]: BOM Management in KiCad

Um eine elektronische Baugruppe herstellen zu können benötigt man neben einer Leiterplatte elektronische Komponenten. Diese haben spezifische Werte, um die gewünschte Funktion zu erzielen. Spezifiziert werden die Werte beim Eingeben des Schaltplans. In KiCad geht das mit dem Programm Eeschema. Anhand der Funktion und angegebenen Parametern kann eine Auswahl getroffen werden, welche Bauteile von welchem Hersteller für eine Komponenten im Schaltplan verwendet werden können. Ähnlich wie bei der Herstellung von Leiterplatten können dann verschiedene Gründe, wie Lieferzeit und Preis, die Auswahl beeinflussen. Betrachtet man diese Schaltung, zeigt sich dass hier folgende Komponenten verwendet werden:
Zwei Widerstände, eine Spule , zwei Kondensatoren, drei Schottky Dioden und ein Transistor. Im Schaltplan sind alle wichtigen Informationen eingeblendet um die Schaltung ausreichend zu spezifizieren. Der Transistor ist angegeben als Si1308EDL. Dieser wird von der Firma Vishay hergestellt und ist nur im SOT-323 Package zu bekommen. Für die Schottky Dioden ist eine Typenbezeichnung angegeben: MBR0530. Ebenso eine Gehäuseform: SOD-123. Somit kann als Bauteil eine Diode von ON Semi oder MCC eingesetzt werden. Bei den Kondensatoren, Widerständen und Spule ist die Auswahl noch größer. Die Kondensatoren haben als Werte die Kapazität, Gehäusegröße und maximal Spannung angegeben. Mit diesen Werten bieten sich mehrere Hersteller an. Hier sind zum Beispiel Murata, Yageo oder TDK zu nennen. Jeder der Kondensatoren, der die angegebenen Werte erfüllt ist geeignet in dieser Schaltung verwendet zu werden. Die Spule ist ähnlich wie die Kondensatoren mit drei Charakteristiken spezifiziert. Der Induktivität, dem maximalen Strom und der Bauform. Mit diesen Parametern bieten sich Spulen der Hersteller Taiyo Yuden oder TDK an. Beide Spulen sind geeignet.
Bei den Widerständen sind lediglich die Gehäuseform (0603) und der Ohmsche Widerstandswert angegeben. Daher bieten sich eine Vielzahl an Herstellern an, z.B. Stackpole, Bourns, Vishay, Yageo oder Susumu.

Wie zu sehen ist, stehen für viele Komponenten der Schaltung Alternativen zur Verfügung. Diese sind grundsätzlich alle geeignet um eine funktionierende Baugruppe zu bilden. Beim Herstellen kann also die günstigste oder kurzfristig beschaffbare Variante gewählt werden. Das ganze zu verwalten nennt man BOM-Management (Bill of Material). In größeren Unternehmen sind ganze Abteilungen damit beschäftigt, die Verfügbarkeit von Alternativen für die Bestückung der Leiterplatte zu sichern. Im kleinen Rahmen reicht aber eine solche Tabelle völlig aus.

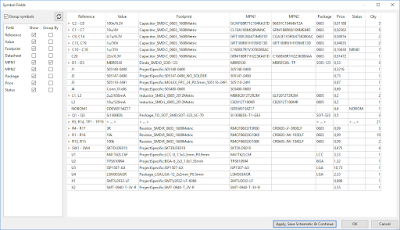

Im aktuellsten KiCad (5.0.0) ist das Management der BOM nicht ganz ausgereift, aber dennoch brauchbar. Die Tabelle wird dynamisch mit den Komponenten im Schaltplan aktualisiert und kann auch die einzelnen Gruppen als ganzes bearbeiten. So sind zum Beispiel alle Kondensatoren  mit 100nF gruppiert. Wenn in der Gruppe ein Feld geädert wird, ändert sich auch jede Komponente in der Gruppe. So kann nach der Schaltplaneingabe schnell eine Zuordnung der einzelnen Komponenten zu Bestellnummern (MPN) hergestellt werden. Das Feld Price habe ich noch zusätzlich eingefügt, um einen groben Überblick über die Kosten zu behalten. Wenn in der Tabelle die Felder fehlen, kann einem beliebigen Bauteil das Feld im Eigenschaften-Dialog hinzugefügt werden. Danach sthet es allen Komponenten zur Verfügung.

Mit diesen Feldern in den Eigenschaften der einzelnen Komponenten kann eine Stückliste erzeugt werden, die viele Informationen für eine Bestellung beinhaltet. Über den BOM Ausgabedialog kann das Plugin bom_csv_grouped_by_value ausgeführt werden. Wenn das in der Auswahl nicht aufgeführt ist, aknn es über Add Plugin hinzugefügt werden. Im Ordner "C:\Program Files\KiCad\bin\scripting\plugins" befindet sich das Script.
Weiterhin sollte in der Kommandozeile das %O durch ein %O.csv ersetzt werden, wie in der Abbildung zu sehen. Dadurch wird der erzeugten Datei die Endung .csv gegeben anstatt keiner.

Nachdem die BOM generiert wurde, findet ihr die Ausgabe im Projektordner mit den Namen des Projekts und wenn die Kommandozeile angepasst wurde mit Endung .csv. Hier sind die Werte der Tabelle als Text abgespeichert und können in einer Tabellenkalkulation bearbeitet werden. Diese Liste kann auch dem Hersteller der Baugruppe übergeben werden. Eventuell müssen hier noch Komponenten gelöscht werden um mögliche Verwirrungen zu vermeiden.
Um Signale an der Flachbaugruppe gut messen zu können, werden Testpunkte in der Schaltung verwendet. Diese sind zwar Komponenten im Schaltplan, haben aber kein Bauteil, das bestückt werden muss. Daher kann in der Stückliste die Zeile entfernt werden. gleiches gilt für die Widerstände, die als DNP (Do Not Place) markiert sind. Auch einer der Steckverbinder soll nicht verlötet werden, daher kann er aus der Liste gestrichen werden.

Was jetzt übrig bleibt, ist eine vollständige Stückliste mit alternativen Bauteilen, wenn möglich, aus der jeder Hersteller ein Angebot für die Baugruppe erstellen kann.

Samstag, 8. September 2018

Schmartwatch [07]: Erstes Watchface -> 7-Segment-Circuit

Auf meiner Pebble Smartwatch wird die aktuelle Uhrzeit mit dieser Watchface angezeigt. Die gefällt mir so gut, dass ich mich davon inspirieren ließ und für meine Schmartwatch eine 7-Segment Watchface entworfen habe.


Die Uhr ist im Moment nur in der Lage das Display komplett anzusteuern. Das heißt, es wird jede Minute das komplette Display neu gezeichnet. Der Prozess dauert einige Zeit und benötigt während der Aktualisierungsphase wesentlich mehr Strom als im Standby / Power-off Zustand. Um von der aktuell geringen Batterielaufzeit (einige Tage) auf eine bessere Laufzeit (einige Monate) zu kommen, sollte ein komplettes Update des Displays so selten wie möglich gemacht werden. Dazu mehr, wenn es um das partielle Update geht.

Die Watchface ist nach dem folgenden Muster aufgebaut:
  • Die RTC löst einen "Minute hat sich geändert" Alarm aus.
  • Lösche den Framebuffer.
  • Zeichne den Hintergrund.
  • Schaue, ob sich der Monat geändert hat, wenn ja, aktualisiere den Bereich im Framebuffer.
  • Schaue, ob sich der Tag geändert hat, wenn ja, aktualisiere den Bereich im Framebuffer.
  • Schaue, ob sich die Stunde geändert hat, wenn ja, aktualisiere den Bereich im Framebuffer.
  • Schaue, ob sich der Minute geändert hat, wenn ja, aktualisiere den Bereich im Framebuffer.
  • Wecke das Display aus dem Energiesparmodus.
  • Warte, bis das Display bereit ist.
  • Schreibe den Framebuffer in das RAM des Displays und starte ein volles Update.
  • Warte, bis das Update fertig ist.
  • Setzte das Display in den Energiesparmodus.

Als Hintergrund Bild ist dieses binäre Bitmap hinterlegt. Es ist 152x152 Pixel groß und nimmt somit das komplette Display ein.
Bei dieser Größe hat das Bild 23.104 Pixel. Es benötigt also 2.888 Byte Programmspeicher und RAM. Der erste Schritt diesen Speicherbedarf zu kürzen ist, den großen Anteil weiß in der Mitte des Bildes auszulassen, das Bild also in zwei Teile zu zerlegen. Diese sind dann nur 45 Pixel hoch, benötigen also nur 855 Byte je Bild macht also eine Speicherersparnis von ca 30%.
Bei weniger komplexen Grafiken kann es sogar effizienter sein, die Grafik bei Bedarf in den Framebuffer zu zeichnen. Genau das ist nämlich die 7-Segment Anzeige. Die Segmente sind simple Grafiken, die bei Bedarf gezeichnet, oder weggelassen werden können. Wie die Abbildung zeigt, ist ein Segment nichts weiter als ein gefülltes Rechteck, an dessen Stirnseite je eine kürzere Linie gezeichnet wird. Die Grafik wurde mit dem Simulator Tool erzeugt, der den gleichen Render-Code besitzt, wie die Uhr. Allerdings sind die Pixel um das Zweifache vergrößert dargestellt. Das hilft beim Erstellen der Grafiken enorm. Da das Display ziemlich klein ist, ist ein einzelnes Pixel schwierig zu erkennen.


Eine Zahl im Sieben-Segment Display wird dann aus waagerechten oder senkrechten Elementen gezeichnet und so müss nicht jede Zahl von 0 bis 9 als Bitmap im RAM vorgehalten werden.

Wenn man den oben beschriebenen Ablauf genauer betrachtet, kann man erkennen, dass ein partielles Update des Displays relativ einfach zu bewerkstelligen sein sollte. Jedesmal wenn sich ein Wert geändert hat, wird die betroffene Fläche mit einem partiellen Update aktualisiert. Die Dokumentation des Displays ist leider nicht sehr aussagekräftig, was den Ablauf des Updates betrifft. Daher wird dieses Thema ein eigenes Kapitel bekommen.

Montag, 27. August 2018

Schmartwatch [06]: Display

In den letzten Tagen habe ich mit sowohl der Firmware als auch mit der Hardware einige Fortschritte gemacht. Die Kondensatoren, die für die Ladungspumpen des E-Paper Displays zuständig sind, können die Spannung (+/- 15V) nicht vertragen. Daher habe ich die Ansteuerelektronik des Evaluationsboards mit der Leiterplatte der Uhr verbunden. Nach einigen Unklarheiten der Bitreiehnfolge im SPI Bus habe ich eine erfolgreiche Initialisierung des Displays durchgeführt. Wenn das Display mit nicht korrekt formatierten Daten beschrieben wird, bekommt man eine Pixelwüste, wie im Video zu sehen:


Nach dem ich mit Hilfe des Logikalaysators und Oszilloskop das SPI Protokoll so umgestellt habe, dass es mit dem des Evaluationsboards übereinstimmt, bekomme ich auch erfolgreich Daten auf dem Display dargestellt.

Die Software startet nach dem Initialisieren der Hardware einen Loop, der die Uhrzeit aus der RTC holt und darstellt. Das Display wird jede Minute aktualisiert. Im Video zu sehen ist die Aktualisierung des kompletten Bildschirms mit sehr kleiner Schrift. Daher pumpt der Treiber des e-papers auch die gesammte Fläche um. Idealerweise werden nur geänderte Flächen aktualisiert, das ist aber mit dem aktuellen Renderer nicht möglich.



Hier noch ein paar Bilder von der Inbetriebnahme des Displays hin zur Darstellung der Uhr im aktuellen Watchface Design (7-Segment Circiut).









Montag, 13. August 2018

Schmartwatch [05]: Gehäuse

Eine anständige Armbanduhr benötigt ein anständiges Äußeres. Um mit dem DIY Stil der Uhr zu gehen, habe ich ein Gehäuse designed, das aus mehren Teilen besteht. Alle Teile sind so ausgelegt, dass sie im 3D-Druckverfahren hergestellt werden können. Gleichzeitig sollen sie aber auch aus Aluminium fräsbar sein.
Die Flex-Leiterplatte wird in die Gehäusebasis eingelegt. Dazu ist die Kontur des PCBs in der Innenseite abgebildet.
In die Löcher der Basis kommen Stößel für die Druckknöpfe. Je zwei pro Seite sind auf einer gemeinsamen Querplatte und betätigen mit der Platte die Taster auf der Elektronik.
Auf das PCB wird ein Kuststoffrahmen aufgesetzt. Dieser hat Aussparungen für das Display und die Batterie. Die Querplatten sind an der Kante gelagert, um eine Wippe zu bilden.
So kann immer nur die Taste hinter dem Stößel betätigt werden, egal wie feste gedrückt wird. Diese Konstruktion befindet sich also oberhalb der Elektronik und bildet damit auch die Auflagefläche für den Deckel. Wie genau ich den Deckel befestigen möchte ist mir noch nicht klar. Er ist nur 1,7mm dick, was eine Verschraubung erschwert. Die Batterie im Inneren muss wechselbar sein, daher kann ich den Deckel auch nicht verkleben. Hier brauche ich also noch eine Lösung. Ich habe schon eine Vorstellung, wie ich den Deckel mit dem Kunststoffrahmen verbinde und diesen dann von hinten mit Schrauben in der Basis-Schale halte. Wasserdicht ist die Uhr auf keinen Fall.
Wie gut sich die Modelle im 3D-Drucker herstellen lassen wird sich zeigen. Dazu brauche ich aber erst mal ein funktionierendes Board mit der wichtigsten Funktion: Anzeige der Uhrzeit.

Dienstag, 31. Juli 2018

Schmartwatch [04]: Firmware Blinky

Der Erste Schritt zur Inbetriebnahme einer Leiterplatte ist die Validierung der Stromversorgung.
Die Leiterplatten sind geliefert worden und ich habe eine teilweise bestückt. Ich habe zuerst den 3,3V Boost Regler installiert. Mit einem Oszilloskop habe ich die Spannung am Ausgang des Reglers bewertet. Mit einer Last, die dem Regler 15mA konstant abverlangte, kam ich auf einen Ripple von 20mV auf der Ausgangsspannung. Dieser Ripple änderte sich nicht, egal ob die Ausgangsspannung mit nur 1mA oder mit 100mA belastet wurde. Daher habe ich als nächstes das Funkmodul bestückt. Mit dem bestückten Funkmodul war ich dann in der Lage eine Verbindung mit dem Debugger herzustellen. Als Debugger verwende ich einen  JLink Pro von der Firma Segger. Nordic Semiconducters hat für diese Serie an Debuggern einen hervorragend Support.

Nachdem auch der Debugger mit dem Funkmodul in Betrieb genommen war, habe ich die restlichen Bauteile für die Ansteuerung des Displays aufgelötet. Das Display hat im Controller einige Reglerfunktionen integriert und kann sich eigene Hilfsspannungen erzeugen, dazu braucht es lediglich ein paar Kondesatoren, einen Transistor und einige SPI Befehle. Das Footprint des Transostors im Layout der Leiterplatte ist fehlerhaft, die Pins Gate und Drain sind vertauscht. Ein einfaches drehen des Transistors hat das aber wieder repariert.

Ohne angeschlossenes und konfiguriertes Display ist also die Schaltung nicht funktionsfähig. Trotzdem kann sie mit einem einfachen Toggle Signal an allen betroffenen IO-Pins auf Funktionalität und Kurzschlüsse getestet werden.
Kurzschlüsse auf Pins des Displays zeichnen sich hauptsächlich durch die Verlust der Signalqualität am Display Stecker aus. Wenn also ein Output Pin des Funkmoduls, der ein High Signal liefern soll, versucht gegen ein kurzgeschlossenes Low-Signal zu treiben, wird sich die Spannung ungefähr in der Hälfte des erwarteten Wertes befinden.
Nach Beseitigung der Kurzschlüsse am Displaysteckverbinder kann die Inbetriebnahme des Displays beginnen. Dazu habe ich eine Testsoftware geschrieben, die das Display startet und Werte anzeigen soll. Mit Hilfe der verfügbaren Ressourcen auf dem Funkmodul wird ein Bild erstellt, dass dem Display Pixel für Pixel übergeben wird. Danach wird gefragt, ob das Display bereit ist und wenn das der Fall ist, wird das nächste Bild übertragen.

Aktuell startet das Display die Hilfsspannungen nicht von alleine und es zeigt nichts an. Dieser Zustand benötigt viel (relativ zum normalen Betrieb) Strom, sodass das Display spürbar wärmer wird.

Wie genau sich die Ansteuerung in dieser Schaltung zu der Ansteuerung auf dem Eval-Board unterscheidet, wird sich zeigen, wenn das Evalboard den langen weg aus China zu mir gefunden hat.
Bis dahin stehen noch weitere Peripherien zur Verfügung die gerne in Betrieb genommen werden möchten. Darunter fallen:

  • I2C Bus für Echtzeituhr
  • I2C Bus für Bewegungssensor
  • Applikationsstruktur der Firmware (nachladbare Code Teile)
  • BLE Softdevice
Im Moment können wir lediglich davon ausgehen, dass alle Pins des Funkmoduls korrekt gelötet und bisher keine Kurzschlüsse auf der Leiterplatte sind.



Montag, 23. Juli 2018

Schmartwatch [03]: Firmware - Mockup

Die Entwicklung von Firmware für eine Hardware, die noch nicht im finalen Design vorliegt, oder überhaupt in Realität verfügbar ist, ist schwierig. Ebenso verhält es sich mit der Schmartwatch Firmware. Die Hardware ist in der Prototypenphase bestellt. Das heißt aber nicht, dass mit der Firmwareentwicklung gewartet werden muss. Ich habe vor so wenig Bibliotheken wie möglich einzubinden und viele Funktionen selbst zu schreiben. Das soll mehr zum Üben und Lernen dienen als zeiteffizient zu entwickeln.

Um die Funktionen testen zu können, werden sie in verschiedenen Abstraktionsebenen entwickelt.
Die grundlegende Ebene ist die direkte Hardware-Ebene; die CPU. Dort werden die Register der einzelnen Peripherien angesprochen. Das werde ich über die bereits verfügbare Hersteller SDK Schnittstelle machen. Auch den Bluetooth Stack des Herstellers werde ich übernehmen. Denn die Programmierung der Hardware Funktionen sind von Hersteller zu Hersteller, machmal auch von Chip zu Chip unterschiedlich. Einen Bluetooth-LE Stack selbst zu schreiben finde ich auch keine sinnvolle Beschäftigung. Vor allem, wenn das Ziel ist eine Smartwatch zu programmieren.

Eine der selbst geschriebenen Funktionen wird jedoch die Erstellung von Bildschirm Inhalten sein. Die Uhr besitzt ein 3-Farben e-ink Display. Rot, Schwarz und Weiß. Damit bieten sich verschiedene Möglichkeiten an, um Grafiken anzuzeigen. Ich habe mich für folgende Zeichenfeatures entschieden:

  • Einzelne Pixel
  • Linien
  • Rechtecke
  • Rechteckige Flächen
  • Rechtecke mit runden Ecken
  • Rechteckige Flächen mit runden Ecken
  • Kreisringe
  • Kreisförmige Flächen
Gezeichnet werden kann in den drei Fraben und transparent. Transparent bedeutet, dass die an dieser Stelle vorhandene Farbe beibehalten werden soll. Um noch weitere Elemente auf das Display zu zeichnen, werden diese Funktionen zur Verfügung stehen:
Diese Grundfunktionen zu grafischen Darstellung auf dem Display kann ich testen, ohne eine echte Hardware auf dem Tisch zu haben. Dazu schrieb ich eine Windows Software, die das Display der Uhr in 2-facher Vergrößerung anzeigt und alle die Funktionen meiner Grafik Bibliothek verwendet.

Um ein Bild für das Display zu zeichnen, befindet sich im RAM der Smartwatch ein Framebuffer, das ist ein Speicherbereich, der Informationen zu allen Pixeln des Displays beinhaltet. Mit dem 'render' Befehl, werden alle Daten aus dem RAM in das Display kopiert und angezeigt. So können Bildteile verändert werden, ohne dass von Außen eine Änderung auf dem Display sichtbar ist. Erst wenn der Bildschirm fertig erzeugt ist, wird er an das Display übertragen und in einem Rutsch dargestellt.

Die Übertragung und das Rendern der Bilddaten ist eine Hardware abhängige Funktionalität. Das Schreiben auf den Framebuffer hingegen kann unabhängig der Hardware passieren. Das machen wir uns hier zu nutze. Die Windowsanwendung nutzt die Schmartwatch Funktionen der eigenen Grafik Bibliothek um auf ein Framebuffer zu schreiben. Eine Renderer Funktion der Windows Anwendung kopiert dann den Framebuffer in ein Windows geeignetes Speicherformat und gibt es um den Faktor 2 vergrößert am Monitor aus.


Hier sehen wir einen Screenshot der Anwendung. Die schwarzen und roten Rechtecke gehören zur Displayfläche dazu. Es werden zwei Texte gezeichnet, die einer Uhrzeit entsprechen, zwei unterschiedlich farbige Linien und ein Kreis, sowie eine große schwarze Fläche. Die Grafik rechts inclusive Text ist ein monochromes Bild, das ebenfalls als schwarz / transparent gerendert wird.

Transparent ist die virtuelle vierte Farbe des Displays. Sie bedeutet, dass für dieses Pixel der bereits im Framebuffer liegende Wert beibehalten werden soll. Somit können Bilder übereinander dargestellt werden. Das wird in der Phase der Watchface Programmierung noch häufiger genutzt werden. Die Schriftarten, die standartmäßig in dem Betriebsystem der Uhr verwendet werden, sind natürlich von der Größe her begrenzt. So bietet es ich an, für die Anzeige der Uhrzeit Bitmaps zu verwenden. Auch grafische Effekte können mit mehreren Layern erzeugt werden.

Der Windows Simulator hat den Vorteil, dass im PC nahezu unbegrenzte Rechenkapaität zur Verfügung steht. Im vergleich zu einer Embedded CPU in unserer Smartwatch, versteht sich. Daher kann der Bildschirminhalt so schnell wie möglich immer wieder komplett geschrieben werden. Für eine spätere Implementierung mit e-Paper ist es wichtig die Aktualisierungsrate der Frames gering zu halten. Wenn möglich soll nur ein Teil des Displays aktualisiert werden. Wie genau das funktioniert und wie performant sich das lösen lässt, wird sich zeigen, wenn das Display des ersten Prototyps angesteuert wird.

Die Lieferung mit den FR4 Prototypen ist heute eingegeangen. Jetzt kann die Bestückung beginnen ind die Inbetriebnahme der Hardware, sowie die ersten Funktionen der Firmware.

Sonntag, 15. Juli 2018

Schmartwatch [02]: Prototyp Layout

Mit den Anforderungen aus Teil 1 habe ich mich an eine Prototypen Layout gesetzt. Prototyp deshalb, weil es auf normalem FR4 gefertigt ist. Um die Schaltung zu validieren, die später auf Flex material gefertigt werden soll ist das völlig ausreichend. FR4 ist ein Material, dass wesentlich hitzestabieler ist als das Polyamid des Flex PCB. Das heißt, auf dem normalen Board kann man besser löten als auf dem Plastik des Flex Boards. Weiterhin ist ein FR4 Board weitaus günstiger.
Das Design soll von der Form her so sein, wie in Artikel 1 gezeigt. Das Display ist dort bereits eingezeichnet. Wenn später die Leiterplatte aus flexiblem material gefertigt wird, kann sie einfach gebogen werden.

Die Schaltung darf nur auf der Vorderseite des Boards platziert werden. Das heißt die Batterie und alle anderen Bauelemente kämpfen um den Platz unterhalb des Displays. Es sind zwar einige Bauelemente nötig, doch sie passen alle mehr oder weniger unter das Display.

Das Layout der Leitungen darf maximal zwei Lagen nicht überschreiten eine 4 Lagen Flex Leiterplatte ist wesentlich teurer als zwei Lagen. Weiterhin sollen 3,3V und GND als Fläche ausgelegt werden, wo immer das möglich ist.
In Lila ist der Stiffener eingezeichnet, eine Fläche aus stabilem Kunststoff, die auf das Polyamid der Flex-Leiterplatte aufgeklebt wird um an dieser Stelle eine stabile Ebene zu bilden. Als
Schnalle für das Armband habe ich mit eine Steckverbinder für Flex Literplatten ausgesucht, der
505147-0490 und 505148-0408 sollen den Schließmechanismus der Uhr bilden.

Das fertige Layout der Armbanduhr sieht für den Prototypen dann wie folgt aus. Einige Verbindungen haben sich für die Flex Variante allerdings geändert, da ich de Piezo Buzzer erst nachträglich in die Anforderungen aufgenommen habe.
Vorderseite (rot) und Rückseite (grün) des Prototypen Designs
Hier kann man im Design gut erkennen, dass die Richtung der Leitungen auf der Vorder- und Rückseite waagerecht, bzw. senkrecht ausgelegt sind. Dadurch verhindert man, dass sich die Netze zu sehr verheddern und man später überhaupt nicht mehr entflechten kann.
Die GND Fläche auf der Rückseite wird von den Leitungen zum Display durchschnitten. Um ein schwanken des Bezugspotentials zu verhindern, werden die beiden Teilflächen auf der Oberseite gebrückt. Gleiches ist bei dem Signal BATT+ zu sehen, das schneidet die 3V3 Fläche in zwei Teile. Auch hier wird über Brücken ein Potentialausgleich geschaffen. Die große violette Fläche ist eine Klebefläche für die Batteriehaltung. Beim Einlegen der Batterie werden ziemlich große Kräfte angewendet, dadurch können die Lötverbindungen kaputt gehen. Um das zu verhindern, werden die Kräfte hier über die Klebeverbindung auf die Leiterplatte gebracht.

Mit den FR4 Prototypen sind die Inbetriebnahme des DC/DC Boost Konverters, der MCU, IMU und des Displays möglich. Ebenso können Batterielaufzeit und allgemeine Performance des BLE Signals validiert werden.

Der nächste Teil wird sich dann mit den Grundfunktionen der Firmware beschäftigen.

Montag, 9. Juli 2018

Schmartwatch [01]: Smartwatch selbst gebaut

Das ist der erste Artikel in der Schmartwatch (sprich:  [ˈʃmaːɐ̯tˌvɔʧ]) Serie. In dieser Serie werden verschiedene Themen der Erstellung eines elektronischen Projekts angesprochen. Der erste Artikel beschäftigt sich mit der Idee und dem grundsätlichen Konzept

Ich besitze seit vielen Jahren die Pebble Smartwatch. Zuerst die Kickstarter Pebble, dann die Time und zum Schluss die Round. Die hat leider eine Fahrt in der Waschmaschine nicht überlebt.
Die Firma Pebble wurde von Fitbit gekauft und die Produktion der Uhren, sowie der Software-Support bis Juni 2018 eingestellt.
Das Beste Feature der Pebble ist, dass die Uhrzeit auf dem Display bei jedem Licht, zu jeder Zeit lesbar ist. Bei starkem Sonnenlicht kann das Display gelesen werden und bei Dunkelheit hilft die Beleuchtung. Bei vielen anderen Uhren, muss man das Display erst einschalten, um die Uhrzeit abzulesen. Das kann man zum Beispiel mit einem Schnick aus dem Handgelenk tun, oder über einen Touch am Display. Beides finde ich keine Option, um mal kurz auf die Uhr zu schauen. Weiterhin ist es für die Batterielaufzeit tödlich, wenn dauernd das Display an geht. Das passiert zum Beispiel, wenn der Untergrund beim Radfahren etwas holprig ist.

Meine Lösung: Eine Smartwatch mit langer Batterielaufzeit, ePaper-Display, Piepser, und Bluetooth-LE. Und ein besonders technisches Design. Dazu wird die Uhr aus einer Flex-Leiterplatte hergestellt, die gleichzeitig als Armband dienen soll. Wie und ob das funktioniert, wird sich herausstellen.

Hier sind die Features, für die ich mich entschieden habe:
  • nRF52832 im ISP1507-AX Modul
  • TPS610994 synchroner Boost-Converter
  • M41T62 RTC mit integriertem Kristall
  • LSM303AGR eKompass (Magnetfeld/Beschleunigung)
  • SMT-0940-T-3V-R Piezo Buzzer
  • GDEW0154Z17 ePaper Display
Die MCU ist ein Cortex-M4 mit vielen Peripherien auf dem Chip. Dazu auch ein BLE-Radio und NFC. Für die Uhr werden folgende Peripherien benötigt: BLE, I2C, SPI, NFC und einige GPIO Pins. Der Cortex-M4 mit Fließkomma Unterstützung läuft mit 64MHz. Dadurch kann er schnell auf Ereignisse reagieren und dann wieder in den Sleep-Modus wechseln. Je länger der Sleep-Modus ist, desto erheblicher kann Batteriekapazität gespart werden. Das RAM ist 64kb groß und bietet ausreichend Platz für die Display Daten, sowie BLE und Applikationen. Als Flash sind 512kb vorhanden, was ausreichend Platz für die Firmware, sowie Applikationen und Grafiken ist. Die MCU wird das "Gehirn" der Uhr.

Betrieben werden soll die Uhr mit einer CR2032 Batterie. Die liefert eine Spannung von 3V ... 1,8V. Um auf die Betriebsspannung von 3,3V zu kommen, muss ein Baustein her, der mit Hilfe einer Induktivität die Spannung hochsetzt. Dazu habe ich den Energiesparenden TPS61099 von Texas Instrument gewählt. Dieser Boost-Converter hat einen sehr kleinen Energiebedarf. Dadurch verbraucht der Regler kaum Energie für sich selbst und kann der nachfolgenden Schaltung die Energie zur Verfügung stellen. Eingeschaltet werden soll der Booster, wenn das Uhrband geschlossen wird. Das bedeutet, dass die Uhr keine Zeit anzeigt, wenn sie geöffnet ist. Ob das eine sinnvolle Funktion ist, wird sich im Alltag herausstellen.

Die M41T62 Echtzeituhr besitzt einen 32kHz Kristall und bringt alles mit, um die Uhrzeit auf +-5 Sekunden pro Monat genau zu halten. Angeschlossen wir die RTC über I2C und kann da bis zu 400kHz leisten. Das hilft, die Dauer der Kommunikation zwischen MCU und RTC kurz zu halten, denn auch hier ist die Zeit, die die CPU nicht schlafen kann und mehr Strom von der Batterie braucht unerwünscht.
Um die Schlafdauer zu maximieren, kann in der RTC ein Alarm programmiert werden, der die CPU dann aufweckt, wenn etwas abzuarbeiten ist. Somit muss die CPU nicht immer aufwachen und selbst nachschauen, ob etwas zu berechnen ist. Diese Funktion muss allerdings in der Software vorgesehen werden.

Um zu erkennen, ob die Uhr bewegt wird, wird ein elektronischer Kompass LSM303AGR verbaut. Dieser bietet Messwerte zur Beschleunigung und Magnetfelder in alle 3 Achsen. Dadurch können zum Beispiel ein Schrittzähler oder ein 'draufschau' Modus implementiert werden. Auch kann die Uhr erkennen, wie der Arm gehalten wird, dadurch können verschiedene Applikationen implementiert werden. Ein Beispiel ist eine Maussteuerung für den PC, oder ein umschalten des Dialogfelds, wenn der Arm auf 'wegschauen' gedreht wird.

Wie jede gute Uhr, soll auch meine Smartwatch piepen können. Der gewählte Piezo Buzzer ist mit 9 x 9mm sehr klein und passt unter das Display. Die Eigenfrequenz von 4kHz ist ein heller Pfeifton, aber er wird nur kurz zum Piepen verwendet. DerTon ist daher nicht so schmerzhaft, wie ein durchgehender Ton mit dieser Frequenz.

Zu guter Letzt das Display, mit dem eigentlich alles angefangen hat. Ich habe auf der Webseite AliExpress ein Display gefunden, dass die ideale Abmaße für eine Uhr hat und mich dann dazu entschlossen das Projekt Schmartwatch zu starten. Es hat eine Auflösung von 152x152 Pixel bei einer Größe von 1,54Zoll (39,11mm). Das ergibt eine Auflösung von ca. 5,5 Pixel pro mm. Ebenso hat das e-Paper zwei mögliche Farben, rot und schwarz, neben dem weißen Hintergrund.
Auf dem Display befindet sich ein zweiter Controller, der die Ansteuerung des Displays übernimmt. Dieser Controller ist auf dem Glas des Displays aufgeklebt und dann dort mit sehr feinen Golddrähten verbunden. Verbunden ist der Controller des Displays über den SPI Bus der MCU.

Der nächste wird sich mit der Erstellung der Prototypen Leiterplatte beschäftigen. Weitere Artikel werden dann die Software, Flex-Leiterplatte und Bestückung, sowie BOM-Management beinhalten.

Mittwoch, 13. Juni 2018

Regenbogen LED Tower

Im Letzten Urlaub habe ich meinen LED Turm mit einem AVR ATMega32U2 gebaut. Mit dem Ergebnis bin ich allerdings nicht ganz zufrieden gewesen. Mechanisch war alles wie ich es wollte, allerdings hat der ATMega32U2 nicht so funktioniert, wie ich mir das gewünscht habe. Außerdem war einer der Footprints falsch und der USB Stecker ist nach dem zweiten mal Stecken abgerissen.

Regenbogen Modus
Ebenso habe ich lange auf die Plexiglas Platten warten müssen. In den Bildern sind nur die Untere und die Obere verbaut.

Ich habe wieder einmal Urlaub und habe mir das Projekt nochmal vorgenommen. Versuch 2 ist fertig und bestellt. Diesmal habe ich einen ESP8266 als Controller verwendet. Jetzt hat Die LED Regenbogen Lampe WLAN und kann über MQTT gesteuert werden. Wenn alles glatt geht. Die Hardware habe ich jetzt mal wieder bei PCBWay bestellt. Fertig bestückt mit allem außer ESP8266 Modul und RGB LEDs. Die müssen nachträglich noch eingelötet werden.

Wenn die Leiterplatte geliefert wird, alles funktioniert und die Daten nochmal aufgehübscht sind, werde ich sie online stellen, für jeden, der interessiert ist das nachzubauen.
